1.32 ίντσες TFT LCD οθόνη Ανάλυση 360 * 360 Smart Watch οθόνη

ESHX132R-IC61-TP-RF είναι μια συμπαγής στρογγυλή οθόνη IPS TFT LCD 1,32 ιντσών με χωρητική οθόνη αφής OGS (On Glass Sensor). Περιλαμβάνει βασικά εξαρτήματα όπως πάνελ TFT, IC οδηγού TFT (GC9C01), εύκαμπτο τυπωμένο κύκλωμα (FPC), οπίσθιο φωτισμό, χωρητικό αισθητήρα αφής OGS και IC οδηγού αφής (CST816D), παρέχοντας μια ολοκληρωμένη και συμπαγή λύση.

Με ανάλυση 360x360 pixel RGB σε μαύρο φόντο και τυπική φωτεινότητα 400cd/m2, αυτή η μονάδα προσφέρει ευκρινείς και ζωντανές εικόνες. Η χωρητική οθόνη αφής προσθέτει μια ευαίσθητη λειτουργία αφής, επιτρέποντας απρόσκοπτη αλληλεπίδραση χρήστη, καθιστώντας την ιδανική για εφαρμογές που απαιτούν φιλική προς το χρήστη διεπαφή.

ESHX132R-IC61-TP-RF έχει σχεδιαστεί για ευελιξία, διαθέτοντας διεπαφή QSPI για το TFT και διεπαφή I2C για το πάνελ αφής. Αυτός ο σχεδιασμός διασφαλίζει τη συμβατότητα με διάφορα MCU, όπως 8051, PIC, AVR, ARDUINO, ARM και Raspberry Pi, και ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων ενσωματωμένων συστημάτων, βιομηχανικών συσκευών, φορητών συσκευών, συσκευών αναπαραγωγής MP3, συστημάτων ασφαλείας, ιατρικού εξοπλισμού, καταναλωτικών ηλεκτρονικών και φορητών συσκευών.

Το FPC της μονάδας έχει σχεδιαστεί με σύνδεσμο Board to Board (B2B), επιτρέποντας εύκολη και άμεση σύνδεση με τον σύνδεσμο B2B στην πλακέτα σας. Αυτό απλοποιεί την ενσωμάτωση και διασφαλίζει μια ασφαλή και αξιόπιστη σύνδεση.

Α. Τεχνικές παράμετροι

Β. Δεδομένα TP

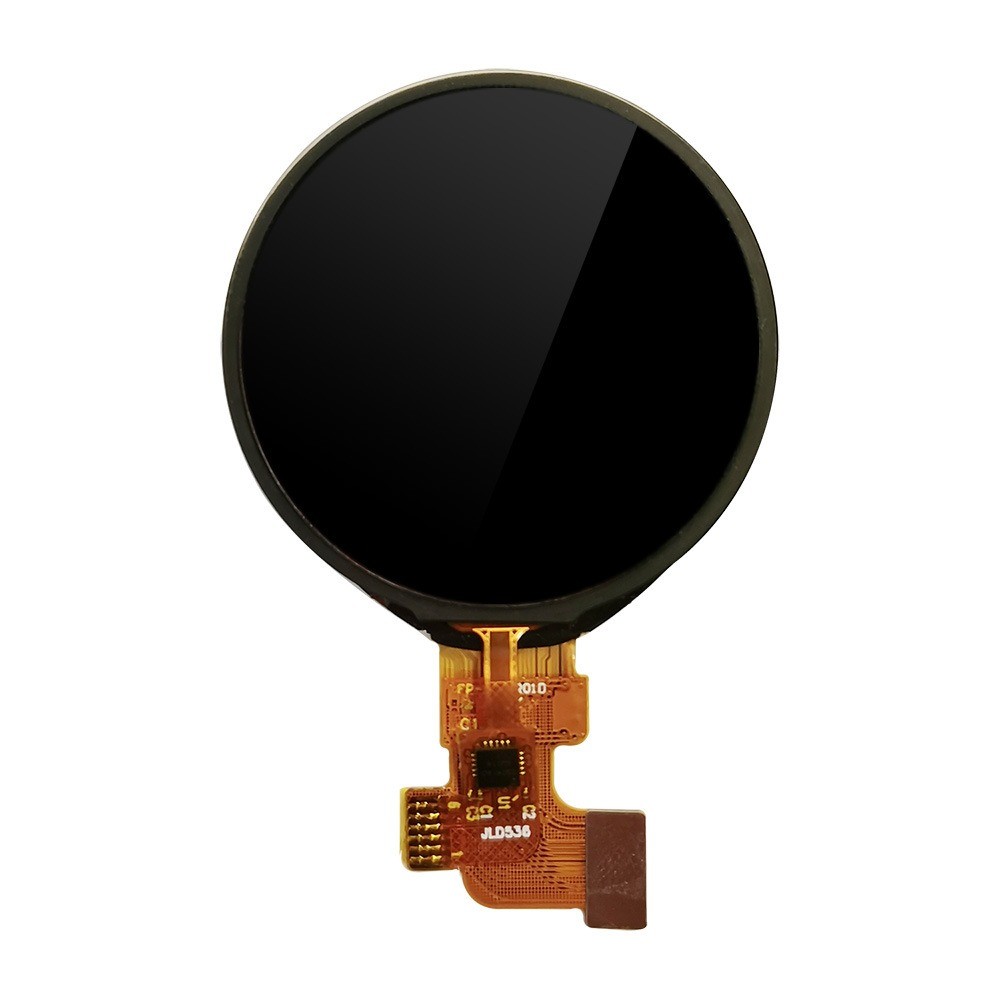

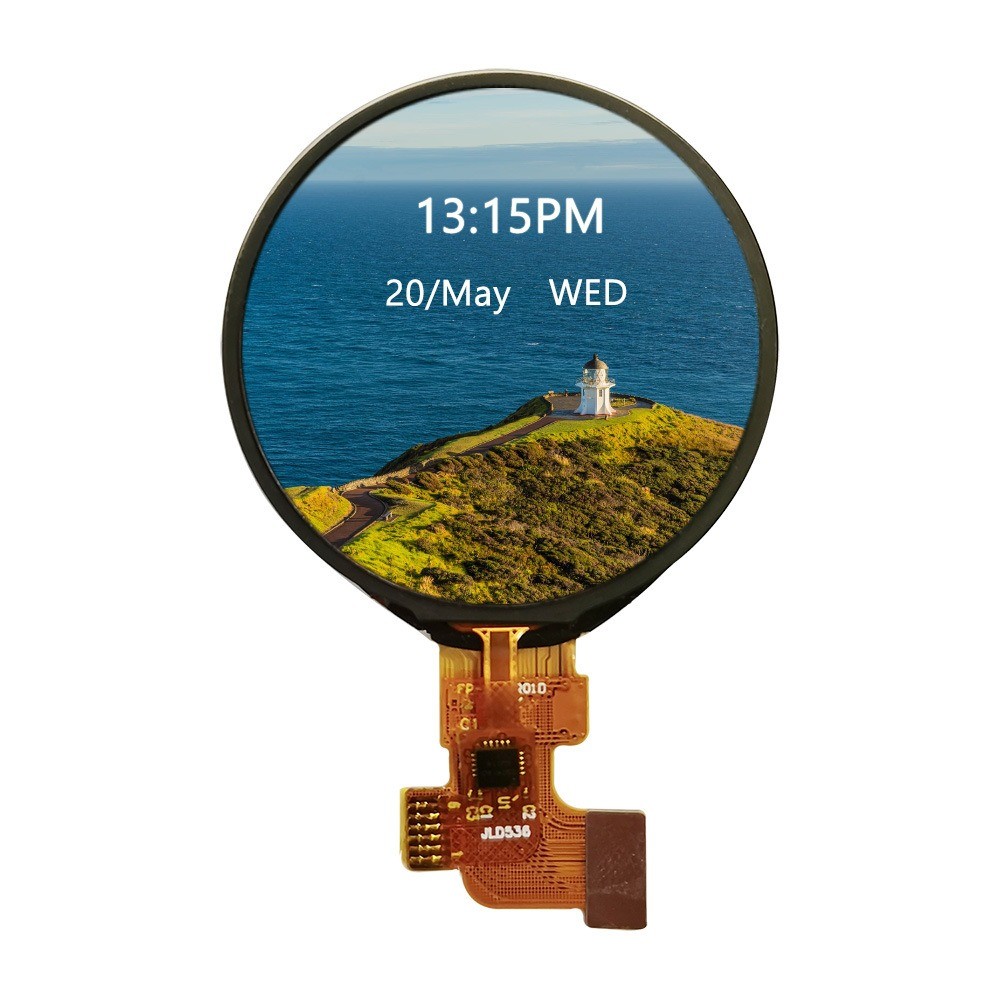

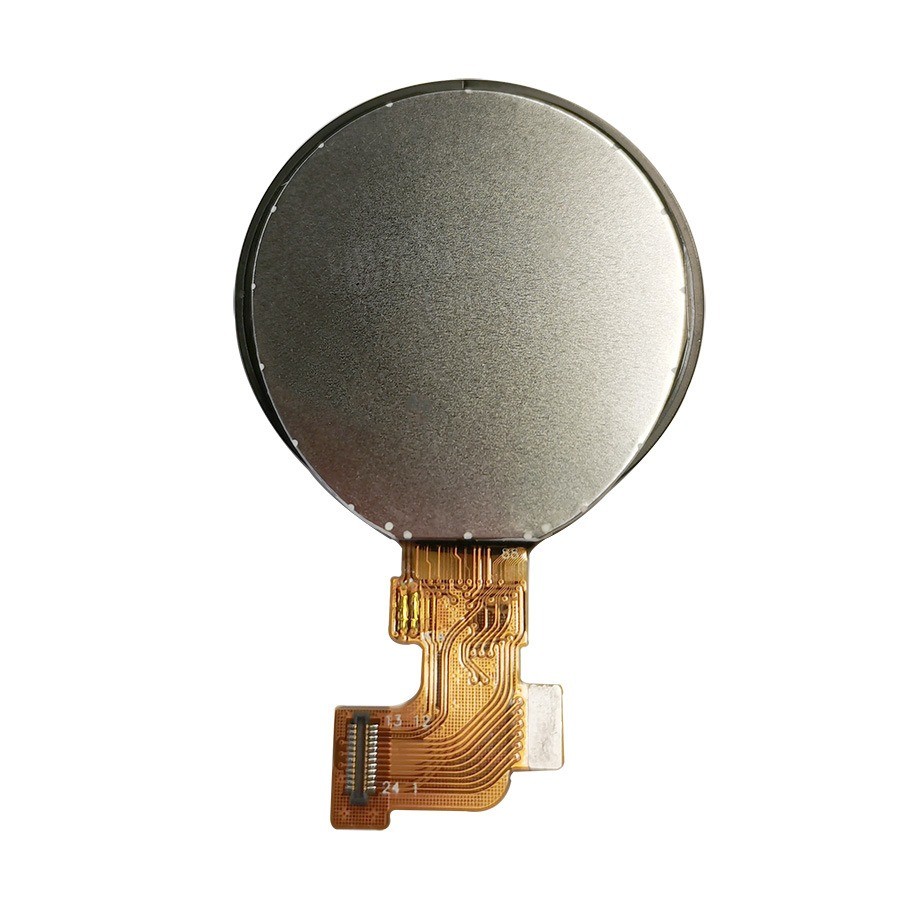

Γ. Εικόνα προϊόντος

Δ. Σχέδιο

Ε: Γνώσεις προϊόντων TFT

διάγραμμα ροής εισόδου υποστρώματος tft και εισόδου υποστρώματος CF ως εξής


Δομή TFT  ως εξής

ΣΤ: Πληροφορίες εταιρείας

Πλεονέκτημα Huaxin:
1. η βάση του εργοστασίου βρίσκεται σε μια εσωτερική πόλη που έχει οικονομική αποδοτικότητα
2. ο πιο προηγμένος νέος εξοπλισμός που μπορεί να διατηρήσει σταθερή ποιότητα
3. οι περισσότερες διαδικασίες χρησιμοποιούν πλήρως αυτόματο εξοπλισμό που έχει αποδοτικότητα και σταθερή ποιότητα
4. επαγγελματίες μηχανικοί και επικεφαλής παραγωγής που εργάζονται στον τομέα των LCD για περισσότερα από 20 χρόνια
5. αυτοσχεδιασμός για προσαρμοσμένο προϊόν

τα πιστοποιητικά μας
1.ISO14001/
2.ISO9001/IATF16949
3.SGS της μονάδας LCD

• Huaxin Technology (Enshi)Co.,LTD
• Hubei.Enshi
• Ημερομηνία ίδρυσης:2009
• επιχείρηση υψηλής τεχνολογίας που εργάζεται κυρίως στην έρευνα και ανάπτυξη, παραγωγή και πωλήσεις LCD, LCM, TFT, οπίσθιο φωτισμό, OLED
• Το LCD περιλαμβάνει: VA, TN, HTN, STN, FSTN, CSTN και άλλες σειρές
• Το LCM περιλαμβάνει: COB, TBA, COG, TP, οπίσθιο φωτισμό LED και άλλες σειρές
• εγγεγραμμένο κεφάλαιο: είκοσι εκατομμύρια
• τρέχον προσωπικό: 500+
• Το RD αντιστοιχεί στο 10%
• Το QC αντιστοιχεί στο 15%

G: Παραγωγική Ικανότητα

Η: Εφαρμογή προϊόντος

1. πλοήγηση αυτοκινήτου & εκτυπωτής

2. βιντεοκλήση & διαφήμιση

3. Αυτοκινητοβιομηχανία & ιατρικές συσκευές

4. εξοπλισμός γυμναστικής & φορητές συσκευές

5. βιομηχανικός έλεγχος και οικιακή συσκευή

Ι: Χαρακτηριστικά οθόνης TFT

1. Ποιότητα εικόνας: Οι οθόνες TFT προσφέρουν εξαιρετική ποιότητα εικόνας με υψηλή ανάλυση, ευκρίνεια και ακρίβεια χρωμάτων.

2. Χρόνος απόκρισης: Οι οθόνες TFT έχουν γρήγορους χρόνους απόκρισης, πράγμα που σημαίνει ότι μπορούν να αλλάζουν γρήγορα τα pixel σε ενεργή και ανενεργή κατάσταση.

3. Γωνίες θέασης: Οι οθόνες TFT συνήθως παρέχουν ευρείες γωνίες θέασης, επιτρέποντας στην οθόνη να προβάλλεται καθαρά από διαφορετικές θέσεις και γωνίες χωρίς σημαντικές αλλαγές χρώματος ή απώλεια ποιότητας εικόνας.

4. Ενεργειακή απόδοση: Οι οθόνες TFT είναι ενεργειακά αποδοτικές σε σύγκριση με άλλες τεχνολογίες οθόνης.

5. Μέγεθος και ευελιξία: Οι οθόνες TFT μπορούν να κατασκευαστούν σε διάφορα μεγέθη, από μικρές οθόνες για φορητές συσκευές έως μεγάλες οθόνες για τηλεοράσεις και οθόνες.

6. Οπίσθιος φωτισμός: Οι περισσότερες οθόνες TFT απαιτούν σύστημα οπίσθιου φωτισμού, όπως οπίσθιο φωτισμό LED (Light-Emitting Diode), για να φωτίσουν την οθόνη.

7. Ευρείες εφαρμογές:

J: Υπάρχουν μειονεκτήματα ή περιορισμοί στη χρήση οθονών TFT;

1. Περιορισμένες γωνίες θέασης:

2. Περιορισμένη αναλογία αντίθεσης

3. Οπίσθιος φωτισμός και κατανάλωση ενέργειας

4. Χρόνος απόκρισης και θόλωση κίνησης

5. Περιορισμένη ευελιξία

6. Περιορισμένη χρωματική γκάμα
